產品介紹

  本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。

工作原理

  本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96-98％以上。

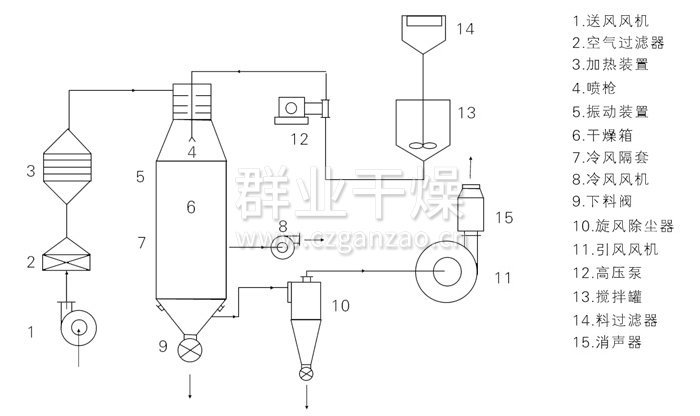

結構示意圖

性能特點

◎干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95％－98％的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。
◎所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
◎使用范圍廣，根據物料的特性，可以用熱風干燥， 也可以用冷風造粒，對物料的適應性強。
◎操作簡單穩定，控制方便，容易實現自動化作業。

適應物料

噴霧干燥粒：

◎化工：有催化劑、樹脂、合成洗衣粉、油脂類、硫 銨、染料、染料中間體、白碳黑、石墨、磷銨等。
◎食品：氨基酸及類似物、調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
◎制藥：中成藥、農藥、抗生素、醫藥沖劑等。
◎陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
◎噴霧造粒：各種肥體、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥。
◎噴霧冷卻造粒：胺基脂肪酸、石蠟、甘油酸脂、牛脂等。噴霧結晶、噴霧濃縮、噴霧反應等方面經常用到。

技術規格

型號	單位	50	100	150	200	300	500	1000
水份蒸發量	kg	50	100	150	200	300	500	1000
外形尺寸(Ф×H)	mm	1600×8900	2000×11500	2400×13500	2800×14800	3200×15400	3800×1880	4600×22500
高壓泵壓力	mPa	2～10
功率	KW	8.5	14	22	24	30	82	30
進風溫度	oC	140～350
產品含水量	%	＜5(可達0.5)
物料回收	%	＞97
電加熱	KW	75	120	150	溫度低于200時，具體按實際技術
電加蒸氣	Mpa+KW	0.5+54	0.6+90	0.6+108
熱風爐	Kcal/h	100000	150000	200000	300000	400000	500000	1200000

★以上蒸發量是蒸發量上限。
